交流接觸器作為低壓電動機回路重要的控制元件，在工業生產中承擔了重要的作用。雷擊、故障重合 閘、電網故障、大功率設備啟動等原因引起的電壓跌落（晃電）現象嚴重影響接觸器的正常工作，并引起 相關聯鎖設備停機，可能會給企業造成巨大的經濟損失。
DR-KHD 系列智能型抗晃電裝置，采用先進的微電子技術，電力電子技術，針對交流接觸器在電網系 統發生晃電時，提供自動輸出的直流電壓來維持交流接觸器不釋放。可徹底地解決由于電網系統電源晃電 問題給用戶造成的困擾和嚴重的經濟損失。
DR-KHD 系列智能型抗晃電裝置，采用新的原理與實現方案。用戶只要在接觸器釋放（分斷）狀態下， 合理設置抗晃電時間（抗晃電時間設置范圍：0.5~5.0s，默認設置為 1.0s），線圈電阻按默認的自適應或電 子式設置（接觸器線圈電阻范圍：0.5~500.0Ω、自適應，或電子式），DR-KHD 裝置會在接觸器吸合后， 在線計算出所對應的接觸器發生晃電時所需要輸出的維持直流電壓大小，合閘儲能完成后就能可靠支持 630A 及以下交流接觸器抗晃電。
DR-KHD 系列智能型抗晃電裝置，自帶漢顯 LCD 人機界面和設置按鍵（不需要另配手持終端），方便 參數整定操作，同時可以觀測到接觸器的運行狀態。
DR-KHD 系列智能型抗晃電裝置，可廣泛應用于石化、鋼鐵、電力、紡織、機械、軌道交通站等項目 工程的低壓電動機控制回路。
● 采用導軌式安裝（卡裝在 35mm 標準導軌上），安裝方便；
● 自帶漢顯 LCD 人機界面和設置按鍵（不需要另配手持終端），方便參數整定操作；
● 交流切換到直流時間小于 400us；
● 自動計算輸出直流電壓大小，并檢測直流輸出電壓；
● 采用完善的 EMC 設計，大大增強了裝置抗電磁干擾能力；
● 可選配 1 路 RS485 通訊接口，支持標準的 Modbus-RTU 通訊規約；
● 裝置配置 RTC 實時時鐘，記錄晃電事件 32 條，接觸器變位事件 32 條，4 種異常記錄共 8 條，方便 用戶維護管理，支持終端查看或通訊上傳；
● 可選配欠失壓重啟功能，可設置為 KM 重啟/變頻重啟（復位輸出+重啟輸出）。
| 產品型號及名稱 | 適用范圍 | 安裝方式 | 主要功能或產品特點 |
| DR-KHD-V02A-C1智能型抗晃電裝置 | AC220V普通線圈交流接觸器(線圈電阻<1kQ)抗晃電控制回路 | 柜內導軌卡裝，(卡裝在35mm標準導軌上) | 旁路原理抗晃電功能：接觸器(或中繼器)分閘狀態下，合理設置抗晃電時間(默認設置為1.0s),線圈電阻按默認的自適應設置，DR-KHD裝置會在接觸器吸合后在線計算出所對應的接觸器發生晃電時所需要輸出的維持直流電壓大小，并自動補償線路電阻所產生的電壓損耗；合閘儲能完成之后就能可靠支持交流接觸器抗晃電，晃電恢復后切換到交流供電；具有切換速度快，自適應抗晃電特點； 測量功能：測量控制回路交流電壓、直流保持輸出電壓； 參數整定人機界面：漢顯LCD人機界面和設置按鍵； 狀態顯示功能：接觸器吸合/釋放狀態(2路DI一用一備，內部電源供電),裝置儲能狀態、晃電報警狀態； 繼電器輸出：2路繼電器輸出，J1定義為報警輸出或復位輸出，J2定義為欠失壓重啟輸出(瞬動1.0s); 故障記錄：32次晃電記錄，32次變位記錄，4種異常記錄共8次； 欠失壓重啟功能：作為選配功能，當接觸器(或中繼器)控制電源失電時間較長，接觸器線圈失電已經釋放后，系統電壓在設定允許時間內恢復后，裝置可以吸合重啟繼電器(瞬動1.0s),從而自動觸發交流接觸器吸合； 通訊功能：1路RS485通訊接口，MODBUS-RTU協議，用于遙測、遙信、對時、記錄查詢； |
DR-KHD-V02A-C2智能型抗晃電裝置 | AC/DC220V電子線圈(線圈電阻為MQ級)交流接觸器抗晃電控制回路 | ||
| DR-KHD-V02B-C1智能型抗晃電裝置 | AC380V普通線圈(線圈電阻<2kΩ)交流接觸器抗晃電控制回路 | ||
| DR-KHD-V02F-C1智能型抗晃電裝置 | 變頻器、軟啟動器的抗晃電控制回路(復位輸出+重啟輸出，保留旁路保持輸出) | ||
| DR-KHD-VO2F3智能型抗晃電裝置 | 變頻器、軟啟動器的抗擾動控制(變頻器或軟啟動器的ERR狀態識別后，復位輸出+欠失壓重啟輸出) | 測控功能：測量三相母線交流電壓、控制回路交流電壓；監測母線電壓的突升與突降擾動，突變擾動識別時間<10ms;監測母線電壓緩慢上升與緩慢下降擾動；監測控制電壓突降擾動與緩慢降低擾動：通過檢測變頻器(或軟啟動器)ERR狀態，可自動識別電壓擾動后是否出現ERR狀態，鎖定其故障狀態，使其可靠復位后再啟動 參數整定人機界面：漢顯LCD人機界面和設置按鍵； 狀態顯示功能：中繼器吸合/釋放狀態(運行/停機狀態)、變頻器ERR狀態(4路DI,內部電源供電)、晃電報警狀態； 繼電器輸出：3路繼電器輸出，J1定義為復位輸出，J2定義為欠失壓重啟輸出(瞬動1.0s),J3為擴展備用； 故障記錄：32次晃電記錄，32次變位記錄，4種異常記錄共8次； 通訊功能：1路RS485通訊接口，MODBUS-RTU協議，用于遙測、遙信、對時、記錄查詢； |
技術參數指標
| 技術參數 | 技術指標 | |
| 工作電源 | 輸入范圍 | AC 220V±20%（默認）；可選 AC380V±20% |
| 運行功耗 | < 5W（為輸出直流電壓時） | |
| 直流電壓 | 輸出范圍 | DC0.5~23.5V，或 DC100.0V |
| 輸出功率 | 不大于 20W | |
| 輸出誤差 | 不大于±1V | |
| 切換速度 | 交流切換到直流 | < 400 μs |
| 直流切換到交流 | < 400 μs | |
| 切換準備 | 電容充電時間 | 約 3s (接觸器吸合后，0V 充到滿) |
| 測量誤差 | 交流電壓 | < ±5% |
| 動作電壓 | 欠壓閥值 | 60%Ue±5% |
| 恢復電壓閥值 | 80%Ue±5% | |
| 動作誤差 | 延時動作誤差 | 小于 1s 時，不大于± 20ms；其他小于±1% |
| 定值動作誤差 | 不大于±5% | |
| 抗晃電時間 | 可設范圍與默認值 | 抗晃電時間設置范圍：0.5~5.0s，默認設置為 1.0s |
| KM 線圈電阻 | 可設范圍與默認值 | KM 線圈電阻設置范圍：0.5~500.0Ω、自適應，默認設置為自適應 |
| 系統時鐘 | 可設范圍與默認值 | 2000-1-1 00:00:00~2099-12-31 23:59:59 |
| 環境條件 | 工作溫度 | -20℃ ～ +55℃ |
| 貯存溫度 | -25℃ ～ +70℃ | |
| 出口參數 | 接點容量 | 長期接通 AC250V 5A； DC30V 5A |
| 開入參數 | 開入參數 | 內部自供 24V，KM（或 KA）常開點接入 |
| 抗電氣干擾 | 快速瞬變抗擾 | IEC 60255-22-5: 2002 中規定嚴酷等級為 A 級 |
| 浪涌抗擾度 | IEC 60255-22-5: 2002 中規定嚴酷等級為Ⅲ級 | |
| 靜電放電抗擾度 | IEC 60255-22-2: 2008 中規定嚴酷等級為Ⅲ級 | |
| 振蕩波抗擾度 | IEC 60255-22-1: 2007 中規定嚴酷等級為Ⅲ級 | |
| 射頻電磁場抗擾度 | IEC 60255-22-1: 2007 中規定嚴酷等級為Ⅲ級 | |

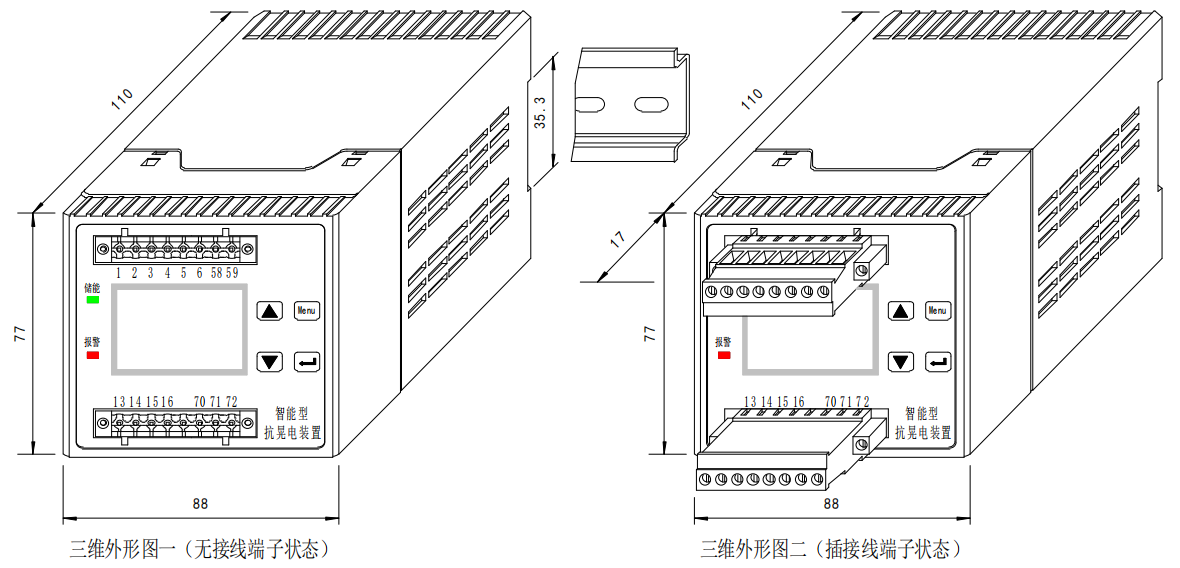

DR-KHD 智能型抗晃電裝置外形尺寸
DR-KHD 智能型抗晃電裝置，采用 35mm 導軌卡裝方式，在柜內合適空間預先安裝 35mm 標準導軌， 把 DR-KHD 智能型抗晃電裝置可靠地卡裝在導軌上。
