發電系統在故障切除慢、靜穩極限不夠、失去或者投入大容量負荷、非同期重合閘等情形下均可能導致失步振蕩，PDR990系列電網解列裝置為發電系統失步、低頻低壓等極端緊急情況下實施解列控制，提高電力系統的安全穩定運行。
PDR990系列電網解列裝置推薦使用于水力發電、火力發電和光伏發電等一些發電項目上，可與防孤島保護裝置等集中組屏安裝于分布式發電并網柜，也可就地安裝于現場的開關柜中。
采用 32 位處理器，16 位 AD 采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。針對 35kV 及以下配電系統饋線而設計。除了具有完善的保護功能外，還具有對設備的
電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控制命令。
采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。
具有多路開關量輸入和輸出，所有的開入均為交直流兩用。
交直流兩用操作回路，自適應 0.5～5A 開關跳合閘電流；操作回路配置了防跳回路。
配置工業級寬溫型 160×160 點陣液晶，全中文操作菜單及事故報文顯示。
面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。
具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后各八個周波。
具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)， ? 兩路以太網通訊（IEC60870-5-103 通訊規約）。
裝置 1 路 GPS 對時為 IRIG-B 碼對時，B 碼對時則裝置自動識別，完成日月年時分秒的對時功能，秒過零時自動對時。對時接口電平均采用 485 差分電平，對應端子 X2:18（B+），X2:19（B-）。
整機靜態功耗小于 10W。 ? 高抗干擾性，通過 10 項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。
技術參數
| 序號 | 主要參數 | 功能 | 應用 |
| 1 | 工作電源 | 電源 | AC/DC85～265V(AC 工頻：50Hz） |
| 功耗 | 正常運行≤5W；裝置動≤11W | ||
| 2 | 電流輸入 | 額定值 In | A 或 1A（訂貨注明） |
| 測量范圍 | 保護電流：0.05In~20In 測量電流：0.03In~1.2In | ||
功耗 | 不大于 0.5VA | ||
| 3 | 電壓輸入 | 額定值 Un | 100V 或 380V（訂貨注明） |
| 測量范圍 | 0.3Un ～1.2Un | ||
| 功耗 | 不大于 0.5VA | ||
| 4 | 電參量誤差 | 測量電流 | 不大于 0.5% |
| 保護電流 | 不大于 2% | ||
| 測量電壓 | 不大于 0.5% | ||
| 測量頻率 | 0.05Hz | ||
| 保護頻率 | 0.1Hz | ||
| 功率 | 0.5% | ||
| 5 | 保護功能時間誤差 | 定時限保護 | 不大于±40ms |
| 反時限保護 | 不大于±40ms+1% | ||
| 重合閘 | 不大于±60ms | ||
| 6 | 開關量輸入 | 通道數 | 16 路（可擴展用戶使用 32 路、內部 2 路） |
| 輸入方式 | 空接點 | ||
| 開關量電壓 | 強電開入，電壓同操作電源 | ||
| 7 | 繼電器輸出 | 通道數 | 13 路 |
| 工作電壓 | AC250V/8A | ||
| 輸入方式 | 除操作回路為有源接點，其他均為無源接點 | ||
| 隔離方式 | 光電隔離，隔離電壓 2500V | ||
| 8 | 485 通訊 | 通訊接口 | RS485 標配 1 路 |
| 隔離類型 | 光電隔離，帶防雷功能 | ||
| 波特率 | 4800bps～57600bps | ||
| 通訊規約 | Modbus | ||
| 9 | 以太網 | 網絡參數 | 兩路以太網，10M/100M 自適應， IEC60870-5-103 |
| 10 | B 碼對時 | 通訊接口 | RS485 差分電路 |
2.正常工作大氣參數
| 序號 | 主要參數 | 應用 |
| 1 | 正常工作溫度 | -10℃～+55℃ |
| 2 | 存儲溫度 | -25℃～+70℃ |
| 3 | 相對濕度 | 5％～95％ |
| 4 | 大氣壓力 | 60kPa～106kPa |
| 5 | 防護等級 | IP50 |
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能 |
| PDR990微機電網解列裝置 | 35kV及以下電壓等級分布式發電并網柜的發電側電壓故障解列(斷開并網點開關：發電機組容量為6000kW~20000kW時，推薦使用),保障電網穩定運行。 | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 保護功能：失步振蕩解列、低頻解列、高頻解列、低壓解列、過壓解列、PT斷線告警等； 遙測功能：采集2段母線或2路饋線的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數； 遙信功能：16路開入量采集(外加電源：AC220V、DC110V、DC220V等，可擴展為32路); 控制功能：13路繼電器中，10路可用于控制，其余用于信號輸出； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-103規約),可用于遙測、遙信、遙控、錄波傳輸：另具有B碼對時接口： |
| PDR990-D電網故障解列裝置 | 10kV及以下電壓等級分布式發電并網柜的發電側電壓故障解列(斷開并網點開關；發電機組容量為8k W~6000kW時，推薦使用),保障電網穩定運行。 | 門板螺栓安裝，開孔尺寸：107×157mm,加4個Φ4.5mm安裝孔。 | 保護功能：失步振蕩解列、低頻解列、高頻解列、低壓解列、過壓解列、PT斷線告警等； 遙測功能：采集1路饋線的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數； 遙信功能：12路開入量采集(外加電源：AC220V、DC110V、DC220V等); 控制功能：9路繼電器中，6路可用于控制，其余用于信號輸出； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),一路以太網接口(IEC60870-5-103規約),可用于遙測、遙信； |

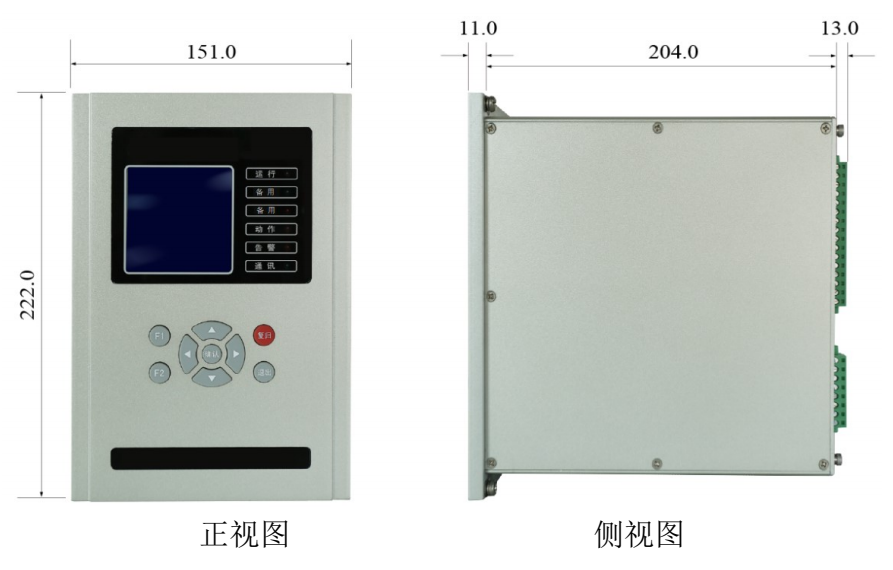

外形尺寸圖
開孔安裝尺寸圖
注 1：在屏柜上開一個矩形孔+4 個螺栓固定孔（見圖），固定方式采用裝置配套的 4個 M5 螺栓固定；
注 2：安裝固定時，先將附帶的固定螺栓擰下，裝置從柜前對位裝入后，從門板后往前用螺栓固定。
